ZZYP自力式蒸汽調節閥

自力式蒸汽調節閥的安裝注意：必須在壓力調節閥的適當位置取一個壓力點。閥前壓力應大于管徑的兩倍，閥后壓力應大于閥內管徑的6倍。計算：自動閥可以小于管徑，但截止閥、截止閥、旁通閥、過濾器不能小于管徑。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

ZZYP自力式蒸汽調節閥外形尺寸

公稱通徑 0N			20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭接管尺寸 B			383		512		603	862		1023	1380		1800	2000	2200
法蘭端面距 L			150	160	180	200	230	290	310	350	400	480	600	730	850
壓力調 節 范圍 kPa	15 一 140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	280 — 500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120 — 300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480 — 1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600 一 1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000 — 2500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
重量 kg			26		37		42	72	90	114	130	144	180	200	250
導壓管接頭螺紋			M16X1.5

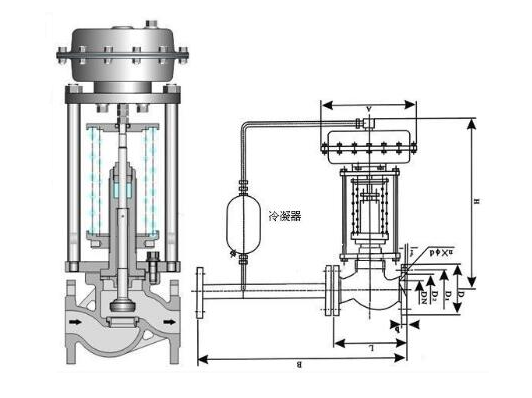

ZZYP自力式蒸汽調節閥安裝結構圖

自力式蒸汽調節閥安裝結構圖

ZZYP自力式蒸汽調節閥的安裝注意

1、必須在壓力調節閥的適當位置取一個壓力點。閥前壓力應大于管徑的兩倍，閥后壓力應大于閥內管徑的6倍。

2、計算，自動閥可以小于管徑，但截止閥、截止閥、旁通閥、過濾器不能小于管徑。

ZZYP自力式蒸汽調節閥的安裝

1、當用于氣體或低粘度液體介質時，ZZY型自走式壓力控制閥通常直立安裝在水平管道上，只有翻轉時才會翻轉。不允許位置空格。或?qū)蔷€。

2、調壓閥周圍應留有適當?shù)目臻g，便于現場維護和操作。

3、如果介質是干凈的氣體或液體，則閥門前的過濾器可能沒有安裝。

4、壓力控制閥口徑過大（DN≥100）時，需要安裝固定支架。如果您發現介質非常干凈，則可能未安裝Part3、

5、如果位置確實不準，可以省略旁通閥（手動）（不推薦）。

6、閥組后，用戶可根據需要選擇止回閥、安全閥等。

7、當閥門使用蒸汽或高粘度液體介質時，ZZYP自力式蒸汽調節閥通常倒裝在水平管道上，冷凝器（蒸汽自動）應更高，接管閥門的前部和后部。冷凝器在使用前應注滿冷水，約3個月后注水一次。

自力式壓力調節閥工作原理

自力式壓力調節閥工作原理自力式流量調節閥工作原理自力式微壓調節閥的工作原理、特點及應用

自力式壓力調節閥工作原理

自力式壓力調節閥應用

自力式壓力調節閥選用要求

選用自力式調節閥自力式壓力調節閥和減壓閥區別自力式壓力調節閥制件

自力式壓力調節閥安裝、操作要求
